Set lengkap kaedah hentakan statik dalam kilang elektronik
Serbuk dawai bawah tanah anti-statik:
(1). rod kilat bangunan kilang secara amnya dikimpal kepada Konkrit Bertetulang bangunan untuk menjadi betul berasaskan. Apabila mogok kilat berlaku, titik hentakan dan tanah keseluruhan bangunan akan menjadi titik pelepasan untuk voltan tinggi dan semasa besar. Akan ada "voltan langkah" dalam julat 20M dari laman web ini, iaitu, ia tidak lagi mempunyai potensi sifar yang ideal dalam julat ini. Di samping itu, talian sifar bekalan kuasa tiga fasa mungkin juga mempunyai arus yang tidak seimbang dan aliran ke dalam talian sifar kerana ia tidak boleh benar-benar seimbang. Titik hentakan dawai tanah anti statik perlu 20 meter dari tanah bangunan dan peralatan.
(2). kaedah yang dikebumikan: untuk memastikan kebolehpercayaan Hentakan, harus ada lebih daripada tiga mata Hentakan, iaitu, menggali lebih daripada 1.5 m lubang setiap RM5, dan memandu paip besi atau seterika sudut di atas 2M ke dalam lubang (iaitu, seterika sudut dimasukkan ke dalam bawah tanah lebih daripada 2M), dan kemudian gunakan Bar tembaga tebal 3mm untuk Weld tiga tempat ini bersama-sama , dan menggunakan 16M ㎡ terdawai teras tembaga inti kimpalan untuk memperkenalkan dalaman sebagai talian utama.
(3). Jumlah serbuk arang dan garam perindustrian yang sesuai digunakan di dalam lubang untuk meningkatkan pengaliran tanah. Selepas tapak pelupusan diukur dengan hentakan rintangan Tester, rintangan hentakan harus<4ω. (see="" figure="" 2)="" and="" tested="" at="" least="" once="" a="">

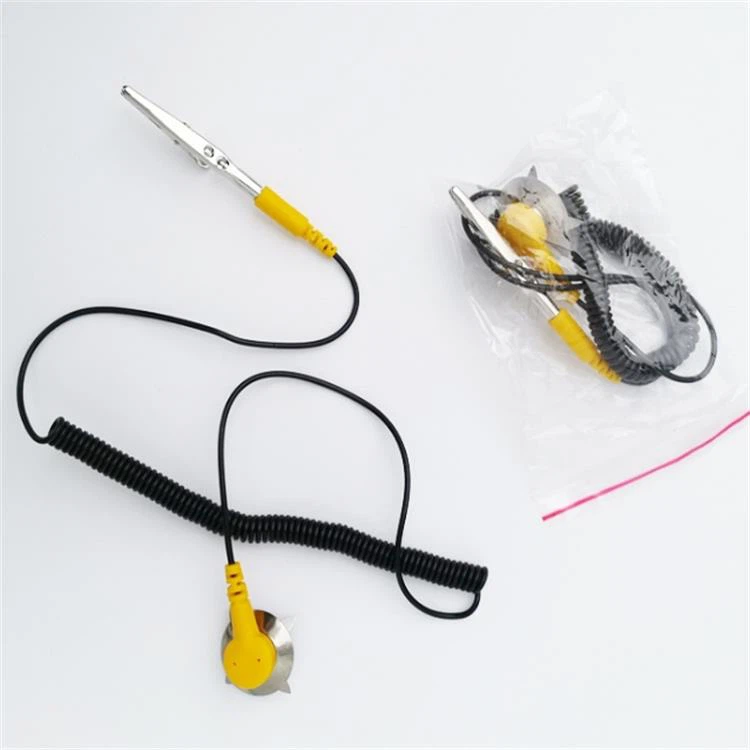

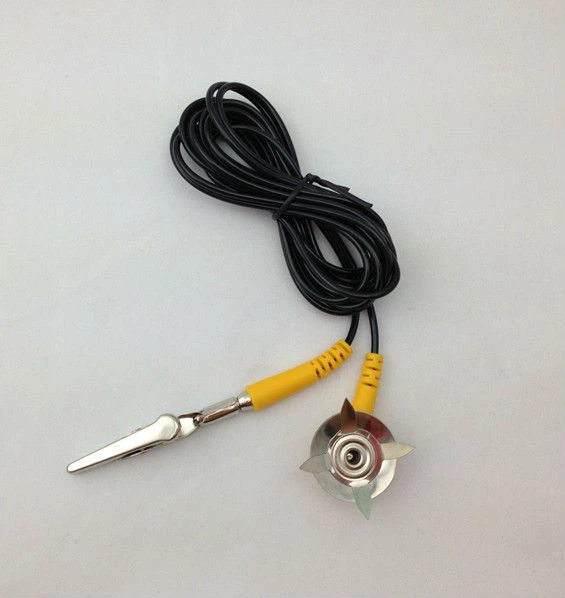

2. meletakkan dan menguji dawai tanah anti-statik:
(1). Semua wayar tanah anti-statik menggunakan wayar teras tembaga ㎡ multi-Strand, dengan Bar tembaga atau suis di atas 40A untuk setiap tingkat atau bahagian yang sesuai, dan pisau disambungkan ke talian utama untuk memudahkan pemeriksaan dan penyelenggaraan.
(2). kabel darat anti statik perlu terlindung dari Shell peralatan, rangka besi bangku kerja, rangka lampu kerja, dan sebagainya untuk mengelakkan litar pintas, Lap atau sambungan kulit yang rosak.
(3). pada bahagian "garisan akhir" dalam Bar tembaga yang dibahagikan atau tukar, letakkan satu lagi baris pemeriksaan. (1.5 ~ 2M ㎡ cukup), setiap bengkel mempunyai 2 ~ 3 mata pemeriksaan, tetap dan ditandakan dengan jelas.
(4). pengukuran: gunakan penuding berbilang meter, fail rintangan.
A). rintangan antara setiap titik ujian antistatik dan dawai bawah tanah antistatik adalah 5 ~ 15Ω, 0Ω yang sebaik-baiknya. Tetapi pengukuran sebenar adalah 2M ㎡ wire rintangan dari titik ujian ke titik ringkasan + 6M ㎡, wayar dari titik ringkasan kepada yang diukur jumlah rintangan titik, nilai ini adalah kira-kira 5-15 Ω dan pada dasarnya tidak berubah, jika keputusan pengukuran cenderung untuk infiniti, ia adalah kerana dawai tanah anti statik atau dawai pengukuran mempunyai wayar yang pecah , dan ia perlu dibaiki dalam masa.
B). rintangan antara tanah anti-statik dan peralatan Tanah, nilai rintangan ini terdiri daripada rintangan dawai tanah anti statik wayar yang sendiri + peralatan dawai tanah wayar sendiri rintangan + rintangan tanah antara dua wayar tanah. , Pengaruh tanah semasa adalah sangat rumit, terutamanya semasa, kekerapan arah perubahan saiz setiap saat, dan terutamanya menentukan keputusan pengukuran, supaya ia hanya boleh diukur dengan meter penunjuk, dan nilai julat dari lebih daripada sepuluh Euro untuk beratus-ratus K ia adalah perkara biasa, hanya bahawa tidak ada litar pintas atau litar terbuka antara kedua-dua tempat.
3. anti-statik lantai
Lantai anti-statik yang paling diseragamkan adalah struktur komposit yang menyerupai getah anti-statik. Lapisan yang lebih rendah adalah lapisan pengaliran dan tanah anti statik, dan lapisan atas adalah lapisan anti statik, yang tidak akan menghasilkan elektrik statik disebabkan oleh geseran semasa berjalan. Tikar dipisahkan dari tanah bangunan dan dinding untuk mengelakkan elektrik statik dari lantai semasa mogok kilat, dan lapisan pengaliran disambungkan ke tanah anti statik melalui per1MΩ 20W atau. Ia memainkan peranan elektrostatik perisaian dan elektromagnet perisaian. Lantai jenis ini terlalu mahal, tetapi ia boleh berkesan mencegah bahaya kilat dan penjanaan elektrik statik.
Kilang elektronik am kebanyakannya menggunakan lantai anti-statik yang mudah (hanya lapisan anti-statik generasi kebanyakannya cat atau pelekat lantai), yang secara langsung diletakkan di atas lantai bangunan, yang banyak mengurangkan kos dan juga boleh memainkan peranan dalam mencegah elektrik statik yang dihasilkan oleh berjalan. Induksi elektrostatik voltan ultra tinggi dan induksi elektromagnet yang kuat yang dihasilkan oleh mogok kilat mempunyai perlindungan yang kurang baik.
4. permukaan kerja anti statik:
Permukaan hijau getah anti-statik adalah lapisan anti-statik, yang mempunyai rintangan yang besar dan rintangan permukaan 108 ~ 1010 Ω.
Permukaan hitam getah anti-statik mempunyai rintangan kecil, rintangan permukaan adalah 104 ~ 106, dan ia mempunyai sambungan yang baik dengan permukaan hijau, yang boleh berasaskan dengan betul. Ia memainkan peranan elektrostatik perisaian dan pelepasan. Ia boleh dihubungkan dengan butang, dan dawai yang khas elektrostatik gelang atau tanah). Atau letak plat besi tebal 0.2 mm atau kerajang tembaga di atas meja penebat, pateri dawai dan menyambung ke tanah statik melalui 1MΩ at atau, dan kemudian meratakan getah antistatik (Bahagian hitam ke bawah, berhampiran dengan lembaran pengaliran) 1MΩ perarah atau juga berfungsi untuk menyediakan laluan pelepasan elektrostatik untuk mencegah pelepasan lebih laju dan pencucuhan dan pengasingan.
Malah kerusi (najis) perlu diberi perhatian. Kebanyakan talian pengeluaran menggunakan najis plastik biasa, yang sangat mudah untuk gosok terhadap pakaian dan menghasilkan elektrik statik. Jika boleh, kerusi anti-statik harus digunakan, dan tanah statik harus disambungkan melalui per1MΩ. Memakai kain statik.
5. hentakan dan ujian peralatan elektrik seperti seterika pematerian elektrik, alat kelengkapan timah kecil, peralatan ujian:
Seterika pematerian elektrik, peralatan ujian Relau kecil, dan lain-lain mestilah disambungkan dengan betul ke permukaan peralatan dengan plag tiga terminal. Darat) pemotongan dan fenomena yang lain, jadi ia perlu dikesan setiap anjakan, dan boleh diuji dengan penunjuk yang mudah daripada yang dibuat secara sendiri, dan jika masalah ditemui, ia perlu diganti dengan segera.
6. pakaian anti-statik (pakaian, Kasut, sarung tangan, dan lain-lain):
Pakaian anti-statik yang dipanggil diperbuat daripada gentian sintetik Khas ditenun ke dalam kain. Secara amnya, menggosok dan menggosok tidak akan menghasilkan elektrik statik. Tetapi ia bukan pakaian perisaian elektrostatik. Ia tidak boleh menghapuskan elektrik statik yang dihasilkan oleh pakaian lain pada badan. Sekeping baju atau Seluar dalam, dengan pakaian anti-statik di luar. Ia adalah tidak berguna untuk memakai pelbagai cebisan serat kimia pada musim sejuk, dan pakaian anti-statik untuk pakaian bulu. Oleh itu, ia adalah lebih penting untuk mengawal suhu ambien dan kelembapan, dan memakai gelang elektrostatik daripada pakaian elektrostatik. Sarung tangan anti-statik digunakan untuk mencegah penjanaan elektrik statik; mengasingkan tangan dari produk (penebat); Elakkan peluh daripada mencemarkan produk dan pelbagai fungsi yang lain, ia adalah perlu.
7. anti-statik wristband:
Wristband anti-statik diperbuat daripada kes keluli tahan karat yang dekat dengan pergelangan tangan, berasaskan wayar dan klip besi melalui rintangan 1MΩ dalam dawai. Menyebabkan kerosakan dan memainkan peranan dalam pengasingan. Wayar yang rosak atau kenalan miskin akan membuat bodoh cincin tangan elektrostatik. Gelang wayarles yang dipanggil sebenarnya tidak melepaskan caj statik yang dibawa oleh badan manusia.
(1). menyeragamkan kaedah memakai dan Holding gelang elektrostatik:
A. Shell keluli tahan karat gelang elektrostatik perlu dipakai di bahagian dalam pergelangan tangan kiri, di mana rintangan kenalan adalah terkecil.
B. Jauhkan hubungan rapat dengan kulit, jangan berehat, dan Jangan memakai pakaian.
C. klip buaya perlu menggunakan akar untuk menuakan bahagian yang terdedah dawai tanah elektrostatik, dan bukannya menggunakan gigi depan.
D. apabila meninggalkan kerja atau berjalan, operator boleh mengambil gelang. Kakitangan mudah alih (cadres, kawalan kualiti) perlu mengeluarkan klip dan Balut garis di sekitar pergelangan tangan untuk kegunaan mudah alih.
(2). cincin statik hendaklah diukur dan direkodkan sekali pada waktu pagi dan pada waktu petang setiap anjakan. Kesesakan adalah tertakluk kepada ujian, dan jika ia gagal, ia perlu diselaraskan atau diganti dengan segera.
(3). Jangan memakai gelang tanpa wayar.
8. memasang ion-kipas:
Suhu bahagian prepemanasan Relau gelombang adalah 80 ~ 120 ° c, dan ia adalah sangat mudah untuk menjana elektrik statik di bawah udara panas suhu tinggi kering. Kipas ion yang dimetabolismakan oleh tekanan tinggi kepada ion positif dan negatif, dan kipas bertiup udara yang mengandungi sejumlah besar ion positif dan negatif ke dalam Relau untuk meneutralkan elektrik statik yang dihasilkan oleh udara panas suhu tinggi pada PCB dan komponen. Oleh itu, kipas ion perlu dipasang di pintu masuk Relau ombak. Di pintu masuk kawasan kerja anti statik, pengionisasi juga boleh dipasang pada permulaan atau di atas tali pinggang Conveyor mengikut keperluan sebenar.
9. tali pinggang Conveyor dilengkapi dengan roller pembersihan anti statik:
Peranti mudah buatan sendiri: Balut tiub plastik keras dengan panjang sedikit lebih pendek daripada lebar tali pinggang Conveyor ke atas kain tuala (harus rata), basah dengan rod keluli (untuk aci) di tengah-tengah dan menetapkan ke kedua-dua hujung tali pinggang Conveyor, dan isinya dengan botol Cola untuk meniru Hospital kaedah botol sentiasa humidified. Apabila tali pinggang Conveyor bermula, roller berpusing dengan tali pinggang Conveyor di bawah beratnya sendiri, yang memainkan peranan dalam pembersihan, pelembapan dan anti-statik. Peranti yang mudah buatan sendiri ini boleh berfungsi sebagai kipas tali pinggang Conveyor di bawah keadaan tertentu.
10. PCB adalah di talian pemasangan (terutamanya merujuk kepada DIP Post-kimpalan, ujian, pemasangan dan proses lain), iaitu, pad SPAN anti statik harus diletakkan untuk mencegah elektrik statik dan calar Lembaga. Simpanan Kad Lembaga anti-statik dan kenderaan pengangkutan harus digunakan untuk pemindahan antara proses atau kotak Kad. (Rintangan permukaan adalah kurang daripada 106 Ω), dengan betul menyambungkan tanah statik melalui 1MΩ peratau.
Ia adalah penting untuk membezakan antara bahan perisaian statik (beg) dan bahan anti-statik (beg). Bahan anti statik (beg, tuala wanita) kebanyakannya Pink. Ia hanya digunakan sebagai pelapik murah dan pembungkusan perantara untuk peranti sensitif statik. Elektrik statik dihasilkan, jika pelepasan statik berlaku, ia boleh melalui bahan anti-statik untuk menyebabkan kemudaratan. Pembungkusan perisaian statik adalah kebanyakannya Perak, hitam, kelabu, terdapat bahan legap yang berbentuk berlapis dan hitam, dan kini ada grid-seperti prinsip asas bagi semua bahan yang telus, dan lain-lain adalah untuk vakum-kot lapisan aluminium di luar bahan anti-statik sebagai lapisan elektrostatik perisaian. Ia boleh menghalang pelepasan perbezaan elektrostatik yang tinggi di mata tempatan, dan juga mempunyai kesan perisaian yang baik pada frekuensi tinggi medan elektromagnet yang kuat. Dengan tahap perlindungan yang berbeza, lapisan pengaliran bahan pembungkusan elektrostatik perisaian juga terbahagi kepada: bahagian luar lapisan rintangan lapisan-penebat filem-aluminium Kerajang lapisan-penebat filem; penebat filem ─ aluminium Kerajang lapisan ─ penebat filem; Vakum lapisan Layer ─ penebat filem; ─ Layer bercetak lapisan grid, filem penebat dan lain-lain gred. Sedikit perhatian boleh didapati apabila IC dihantar kecuali untuk pembungkusan sebagai tambahan kepada 2 ~ 3 lapisan bahan perisaian elektrostatik, bahan sokongan dalaman (seperti plat tolak dan makanan tali pinggang) adalah bahan pengalir tinggi rintangan hitam, kira-kira 106MΩ, yang juga hanya perisai dan meneutralkan potensi elektrostatik setiap PIN untuk menyediakan kesan laluan elektrostatik. Apabila komponen statik-sensitif (seperti ICs) dan produk dihantar, mereka mesti dibungkus dengan bahan perisaian statik dan bukannya menggunakan Beg anti statik.
11. peraturan suhu dan kelembapan relatif:
Operasi elektronik, terutamanya SMT, mempunyai keperluan yang tinggi terhadap suhu dan kelembapan. Secara umumnya, suhu dikawal pada 18 ~ 28 ° c, terlalu tinggi atau terlalu rendah akan menjejaskan operasi biasa dan ketepatan peralatan; kelembapan relatif hendaklah 50% ~ 85%, jika ia terlalu rendah, mudah untuk menghasilkan elektrik statik (lihat Jadual 1). Peralatan yang terlalu tinggi adalah terdedah kepada pemeluwapan dan kandungan air peningkatan dalam penggunaan pateri. Oleh itu, pemantauan dan peraturan perlu diperkukuhkan. Kaedah tempatan.
12. lain-lain
(1) seterika solaterelektrik harus menggunakan anti-statik voltan rendah suhu malar besi sebanyak mungkin, dan juga berasaskan.
(2) menggunakan pemutar skru elektrik (pemutar skru elektrik) yang rendah dengan wayar tanah.
(3) berus anti statik hendaklah digunakan untuk operasi pembersihan kelompok kecil PCB, dan berus plastik biasa tidak boleh digunakan.
(4) pada sesetengah keadaan, bahan anti-statik hendaklah digunakan untuk siling dan dinding. Secara umumnya, juga papan kekunci Gipsum biasa dan dinding dicat limau boleh digunakan, tetapi penggunaan produk plastik untuk siling dan wallpaper biasa dan wallpaper plastik adalah dilarang.
13. Tester statik:
Jika syarat dipenuhi, pertimbangkan untuk menambah "mudah alih tidak-hubungi elektrostatik Tester", untuk memantau penjanaan dan saiz elektrik statik dalam masa nyata, mengesan kecacatan yang disebabkan oleh elektrik statik, dan memahami kesan penambahbaikan. Kerana harganya terlalu mahal, kebanyakan syarikat berani tidak memberi perhatian.
14. pemantauan dan rakaman:
Langkah anti-statik hendaklah dilaksanakan oleh orang khas dan membentuk satu sistem sebelum mereka boleh dilaksanakan dengan betul. Jika tidak, semua pelaburan perkakasan mungkin tidak berkesan.
(1). kakitangan: dua orang harus mengurus, menguji, dan merakam separuh masa. Dalam kebanyakan kes, dua orang diperlukan untuk bekerjasama dan menghalang pergerakan kakitangan.
(2) ujian dan rekod: secara ringkasnya, ujian dan rekod berikut hendaklah dilengkapkan setiap hari.
A. elektrostatik titik ujian--------elektrostatik tanah multimeter analog
Statik alasan-----------peralatan bawah pengukuran rintangan +
B. hentakan daripada Tip besi pematerian/pengukuran suhu Petua besi pematerian.
C. hentakan dan ukuran suhu relau.
D. pengukuran peralatan ujian.
E. elektrostatik wristband hentakan test. Wristband Tester elektrostatik
F. pengukuran dan peraturan dalaman suhu tertutup/relatif. Suhu/hygrometer.
(3). memeriksa pelaksanaan peraturan-syarat mengenai pakaian dan anti-statik kakitangan di kawasan kerja anti statik.
(4). Jika boleh, gunakan Tester statik untuk mengukur voltan statik dalam pelbagai situasi di tapak kerja dan barisan pemasangan.
Voltan statik biasanya kurang daripada 100V, dan dalam kes-kes khas sepatutnya kurang daripada 25V.
15. latihan dan Literasi: pengetahuan/langkah anti-statik harus diambil sebagai satu bahagian penting dalam latihan untuk semua pekerja supaya setiap pekerja boleh memahami dan membentuk tabiat profesional yang baik. Sebagai contoh:
Pakaian, lukisan, dokumen, dsb. mestilah tidak menyentuh komponen, dan lukisan harus diletakkan dalam beg fail anti-statik dan digantung;
Kotak plastik, seperti kulit, kadbod, kaca dan serpihan lain yang mudah untuk menjana elektrik statik tidak dibenarkan untuk disusun pada bangku kerja Keselamatan statik;
Cincin elektrostatik dan sarung tangan mesti dimuatkan sebelum menyentuh komponen. Pegang kelebihan peranti PCB atau sensitif sebanyak mungkin untuk mengelakkan daripada menyentuh petunjuk dan lugs.
