Kerosakan elektrostatik pada komponen elektronik dan prinsip perlindungan
Bergantung pada pelbagai jenis komponen elektronik, tahap kerosakan elektrostatik juga berbeza, dan voltan statik serendah 100V juga dapat menyebabkan kerosakan. Dalam beberapa tahun kebelakangan ini, kerana pengembangan komponen elektronik cenderung terintegrasi, voltan elektrostatik yang sesuai juga telah berkurang secara berterusan.
Voltan elektrostatik yang disebabkan oleh tubuh manusia biasanya melebihi 2-4KV, yang biasanya disebabkan oleh sedikit pergerakan badan manusia atau geseran dengan bahan penebat. Dengan kata lain, jika potensi elektrostatik dalam kehidupan seharian kita bersentuhan dengan litar bersepadu, hampir semua litar bersepadu akan musnah. Bahaya ini berlaku di mana-mana persekitaran kerja di mana tidak ada langkah perlindungan elektrostatik. Kerosakan elektrik statik pada litar bersepadu tidak hanya tercermin dalam proses pembuatan komponen elektronik, tetapi juga dalam proses memasang dan mengangkut litar bersepadu.
Untuk menyelesaikan masalah di atas, langkah-langkah perlindungan elektrostatik berikut dapat diambil:
1. Perlindungan elektrostatik di tempat kerja. Peralatan yang sensitif terhadap elektrik statik mesti digunakan di kawasan kerja anti-statik;
2. Perlindungan elektrostatik tubuh manusia. Pengendali harus memakai pakaian, sarung tangan, kasut kerja, topi kerja dan tali pergelangan tangan yang anti-statik.
3. Perlindungan elektrostatik semasa penyimpanan dan pengangkutan. Penyimpanan dan pengangkutan peralatan sensitif elektrostatik tidak dapat dilakukan dalam keadaan terisi.
Untuk mencapai fungsi di atas, kaedah asasnya adalah dengan berusaha mengurangkan voltan objek beban untuk mencapai nilai keselamatan yang diperlukan oleh reka bentuk. Maksudnya, cas (Q) dan rintangan (R) dalam formula berikut mestilah kecil, dan kapasitansi elektrostatik (C) mestilah besar.
V=inframerah
Q=resume
Di mana V: voltan, Q: cas I: arus C: kapasiti elektrostatik R: rintangan
Sudah tentu, nilai rintangan tidak akan serendah mungkin, terutama di kawasan antistatik yang besar, langkah keselamatan seperti kebocoran mesti dipertimbangkan sebelum memilih bahan. Langkah perlindungan elektrostatik
Periksa dan pasangkan tempat kerja untuk perlindungan elektrostatik IC. Tujuan langkah anti-statik dalam proses ini adalah untuk mengekalkan potensi yang sama di tempat kerja termasuk tubuh manusia. Kaedah khusus adalah seperti berikut:
1. Arahkan perintang 1 megohm dan pakai tali pergelangan tangan anti-statik;
2. Arahkan alat penguji, alat, besi solder, dan lain-lain;

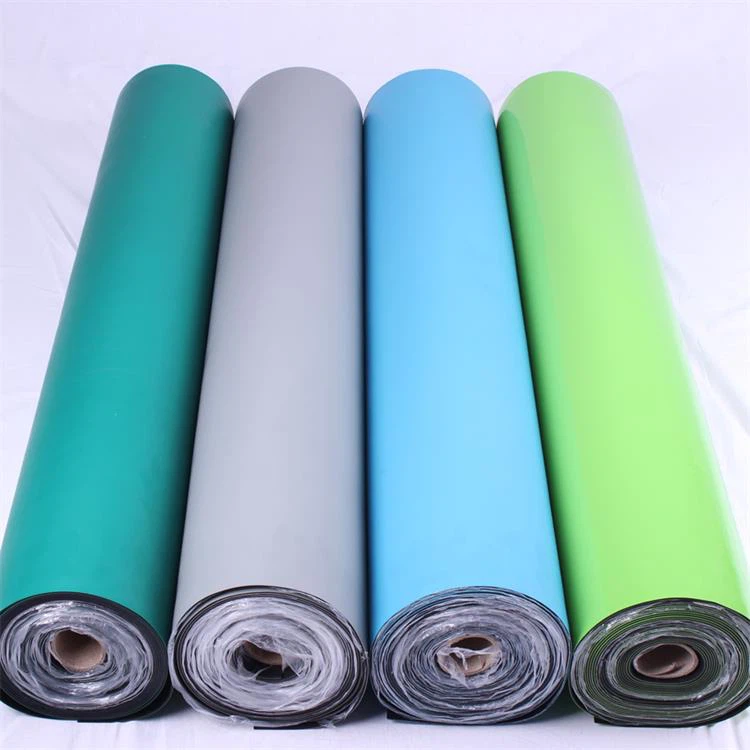

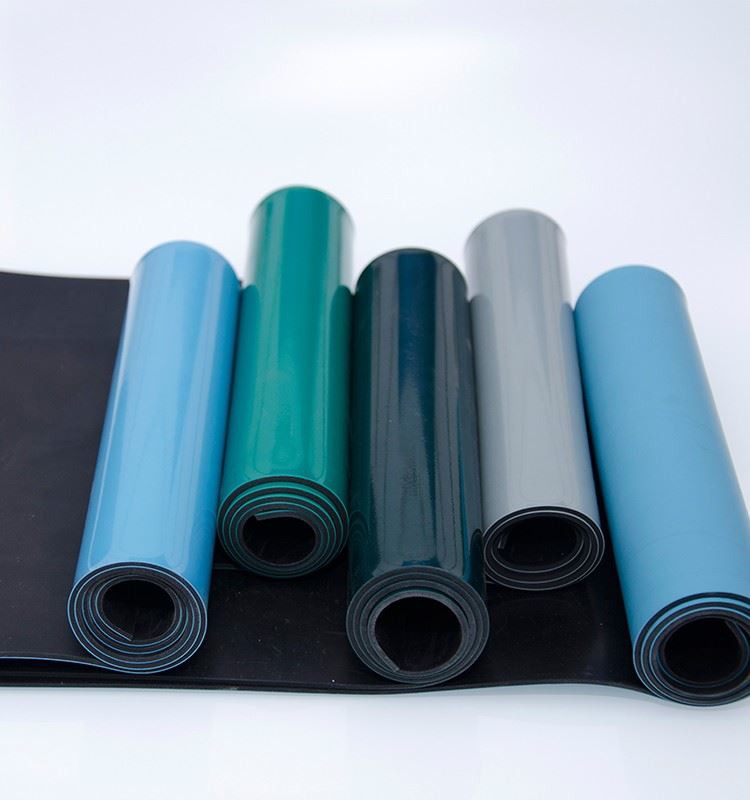

3. Setelah meletakkan tikar anti-statik, tanah permukaan kerja.
4. Pengendali mesti memakai pakaian dan kasut kerja yang tidak statik;
5. Lantai anti-statik atau tikar getah konduktif di atas tanah;
6. Semasa pengangkutan dan pembungkusan, IC mesti disimpan pada potensi yang sama.
Kitaran ujian prestasi antistatik dan perkara-perkara yang perlu diberi perhatian
Plat getah anti-statik (tikar meja, lantai), kasut kerja anti-statik, pakaian kerja anti-statik, bekas anti-statik, dan lain-lain harus diuji sekurang-kurangnya sebulan sekali. Tali pergelangan tangan anti-statik, senapang udara, kipas, alat, dan lain-lain. Mereka perlu melakukan ujian sekali sehari. Semasa ujian, perlu dipertimbangkan faktor-faktor seperti suhu dan kelembapan di tempat ujian.
